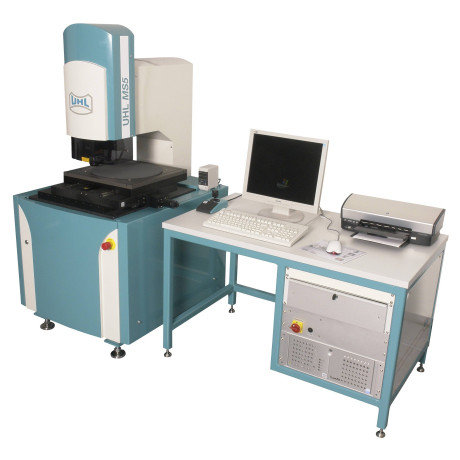

Измерительная система MS5

Специализированная измерительная система MS5 комплектуется и настраивается под задачи заказчика для работы в проходящем и отраженном свете и измерении топографии поверхности. Измерительный стол 350х350 мм: используются специализированные 2-х 12” измерительные сенсоры для соблюдения требования плоскостности, измерительный стол 420х300 мм применяется для классических оптических измерений. Перемещение по осям X и Y стол осуществляется неизнашивающимися линейными двигателями.

Высокоточная колонна перемещения оси Z (200 мм) позволяет устанавливать специализированные оптические микроскопы или сенсоры. Применяется совместно со специализированной серией измерительных микроскопов, зум микроскопов и телецентрических измерительных тубусов. Кроме этого, существуют различные топографические датчики, такие как лазерная триангуляция, хроматические датчики белого света. Портальная конструкция и активная система антивибрации обеспечивает воспроизводимость и точность измерений. Программное обеспечение OMS - для контроля единичных образцов и деталей в лабораториях и цехах, программное обеспечение IMS - для измерения различных параметров серийных деталей. программное обеспечение QC 5000 позволяет проводить 3D измерения с помощью контактного зонда. При этом MS5 становится 3D-координатно-измерительной машиной. Измерительная система MS5 отвечает всем требованиям оптических точных измерений.

Измерительный диапазон X,Y,Z (опция)

• 420x300х200mm
• 350x350х200mm
• 580x460х200mm
• 460x460х200mm

Технические характеристики:

• Позиционирование: Моторизация
• Допускаемая абсолютная погрешность: 1,5 мкм +L/200 мкм (где L в мм)
• Дискретность: 0,0001 мм
• Диапазон увеличения: 25-1000х (общее увеличение)
• Максимальный вес образца: 10-25 кг
• Вес: 500 кг
