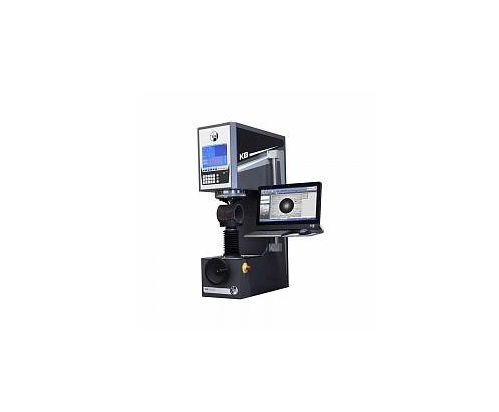

Твердомер KB3000 BVR

Стационарный твердомер представляет собой измерительный прибор высокой точности, используемый в лабораторных условиях. Модели марки KB3000BVR используются для замера твердости металлических сплавов по ГОСТ 9012-59 (метод Бринелля), ГОСТ Р ИСО 4545-1-2015 (метод Кнупа) и ГОСТ Р ИСО 6507-1:2007 (метод Виккерса).

Измерение степени твердости по Виккерсу осуществляется при помощи индентора – алмазной пирамиды, которая вдавливается в поверхность образца, оставляя на ней графический отпечаток. Для расчета твердости используется формула, в которой величина примененной нагрузки делится на значение площади отпечатка, оставленного пирамидой. Данная методика обеспечивает возможность определения показателя толщины поверхностей, прошедших азотирование и цементацию, а также твердости тонких материалов листового типа.

Метод Кнупа практически идентичен методу Виккерса. Основное отличие – угол расположения граней на острие алмазного конуса (172,5о вместо 136о), которые обеспечивает возможность использования индентора для замера твердости более хрупких материалов.

Метод Бринелля предусматривает ряд технологических отличий, характеризующих процедуру измерения. Вместо алмазной пирамиды используется шариковый наконечник диаметром от 1 до 10 миллиметров, сделанный из твердых сплавов (карбид-вольфрамового либо стального). Формула расчета твердости предусматривает определение отношения нагрузки к показателю диаметра окружности отпечатка шарика, полученного при вдавливании в образец.

Комплектация аппарата

KB3000BVR – современный и высокотехнологичный агрегат, применяемый для измерения показателей твердости металлических сплавов и других материалов по различным методам. Стандартная комплектация включает в себя компьютер и русифицированное программное обеспечение, которое используется для основных операций:

• автоматического определения границ отпечатка;
• расчета значения твердости в соответствии с выбранным методом;
• настройки автоматического контроля освещения и фокусировки.

Аппарат выпускается в нескольких модификациях, различием между которыми является диапазон, в рамках которого варьируются значения выводимых при измерении нагрузок:

• KB 250 (0,5 - 250 кгс);
• KB 750 (3 - 750 кгс);
• KB 1000 (3 - 1000 кгс);
• KB 3000 (5 - 3000 кгс);

Цена стандартной комплектации предусматривает наличие цифровой камеры 5Мп с разрешением 2600х2000, которая оснащается объективом на электроприводной основе, обеспечивающим 10-кратное увеличение полученных снимков. В наличии также специальная турель – барабанная головка, напоминающая деталь от классического револьвера, при помощи которой в процессе работы осуществляется автоматическая смена объективов и инденторов.

В зависимости от пожеланий заказчика, оснащается встроенным электронным блоком, либо внешним компьютером.

Сенсорный LCD-экран встроенного блока предназначен для ввода информации, управления турелью и вывода полученных в процессе работы результатов. В этом случае функционирование системы поддерживается встроенным программным обеспечением HardWin XL, разработанным специалистами фирмы KB.

Модель аппарата с вынесенным ПК также поставляется со специальным программным обеспечением, необходимым для эффективной работы. Характеристики системы обеспечивает возможность архивирования результатов измерений, формирования статистических отчетов в различных форматах, а также обработки и сохранения изображений.

Измерение и обработка результатов

Измерительный процесс полностью автоматизирован. Во всех модификациях испытательная нагрузка устанавливается автоматически, при этом значение нагрузки задаётся с экрана встроенного монитора или с внешнего компьютера. Цифровые фотографии, полученные в результате съемки камерой, увеличиваются при помощи объектива и ретранслируются на большой LCD-экран с антибликовым покрытием, гарантируя высокую точность измерений. В дальнейшем изображение с разрешением .bmp может быть помещено на хранение в файловую систему.

Расчетные значения единиц твердости также выводятся на встроенный экран аппарата. Оснастив твердомер моторизованным столом, и установив программу, которая позволяет автоматически обрабатывать полученные снимки, вы можете полностью автоматизировать измерительный цикл, сосредоточившись на других задачах.

Также доступен режим статистической комплексной обработки полученных в результате нескольких измерений результатов, в том числе построение графиков, вывод среднего и пиковых значений и т.д.

Твердомер KB3000BVR – эффективное решение для тех, кто ценит точность и время. Автоматические системы, устанавливаемые опционально, помогут оптимизировать рабочий процесс и освободят значительный объем времени для других задач.
